PowerBoard V1.0

Tijdens het aansluiten van alle kabels op mijn baan kwam ik er toch achter dat een verzamelpunt voor kabels wel makkelijk was. Daarbij kwam ik op het idee om een powerboard te maken.

De PCB

Dus maar eens gaan experimenteren met het tekenen van een print, onderdelen bestellen en dan maar wachten tot alles binnen is.

De print heb ik getekend in DesignSpark PCB. Het was even wennen, maar eenmaal de smaak te pakken viel het toch wel mee.

De tekening heb ik gexporteerd naar gerberfiles en dan maar eens gaan kijken waar we de gerber naar toe kunnen sturen.

Na wat onderzoek, rondvragen en lezen kwam ik bij JLCPCB in china. Daar een quote gemaakt, gerber files geüpload en in spanning afwachten.

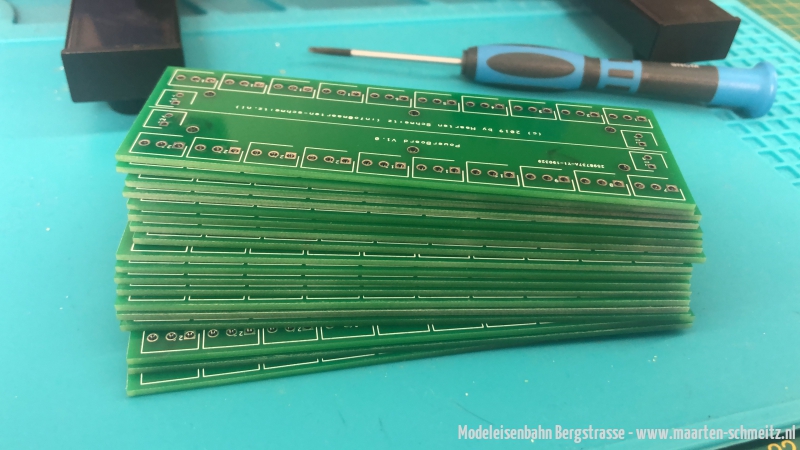

Na 5 dagen kwam de DHL lang met een pakketje met de prints in. Ik moet zeggen, ze zien er netjes uit.

Assemblage

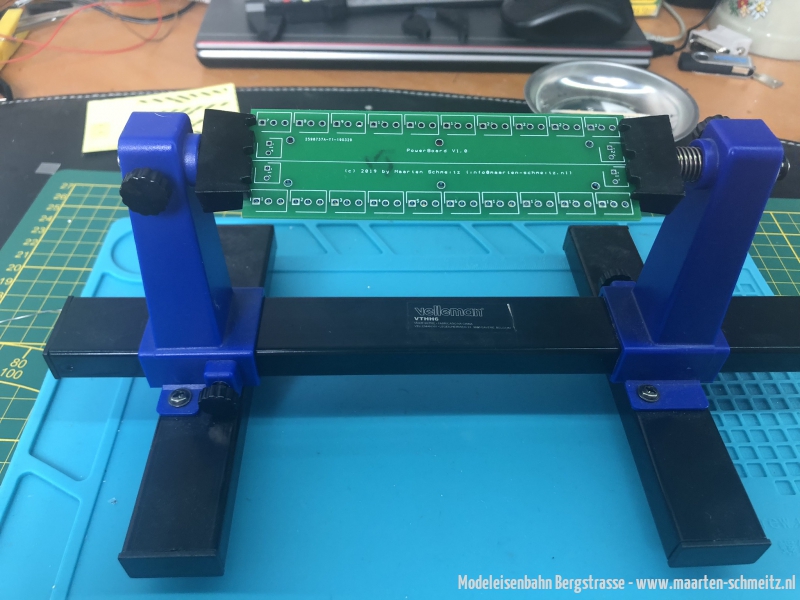

Na de het doormeten van de printplaten, (om er toch zeker van te zijn, dat het tekenen goed gegaan is, begonnen met het assembleren van de prints.

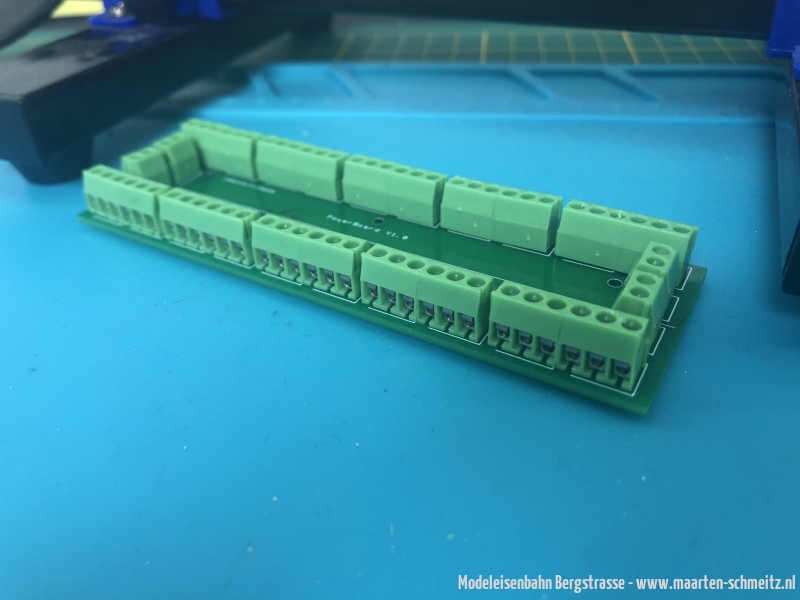

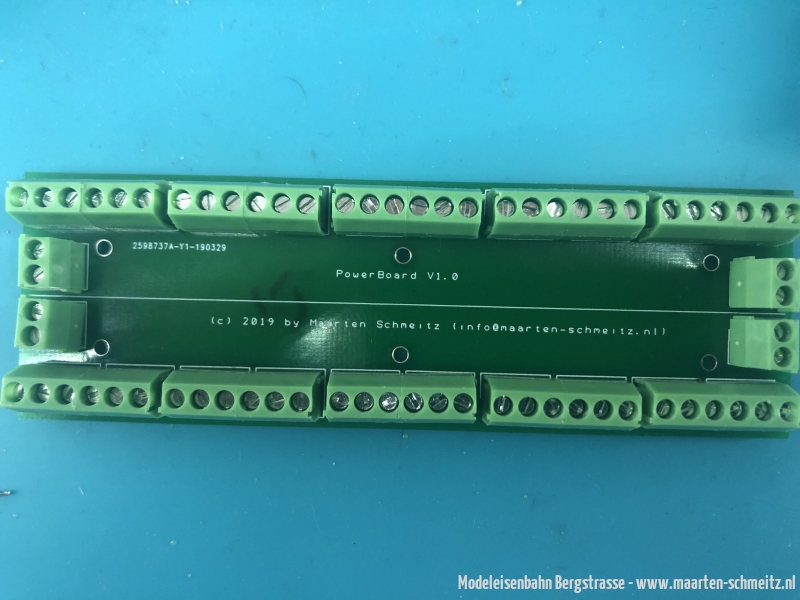

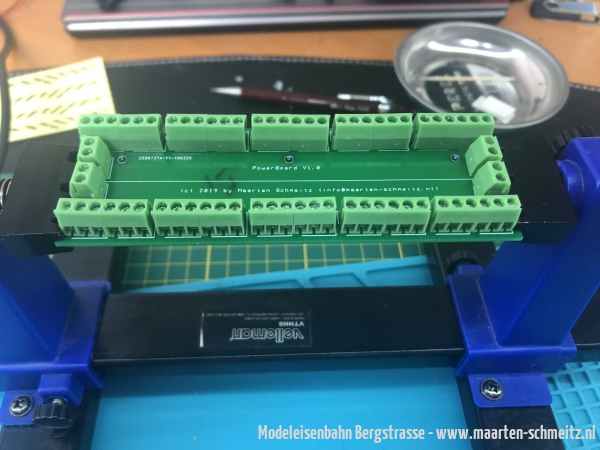

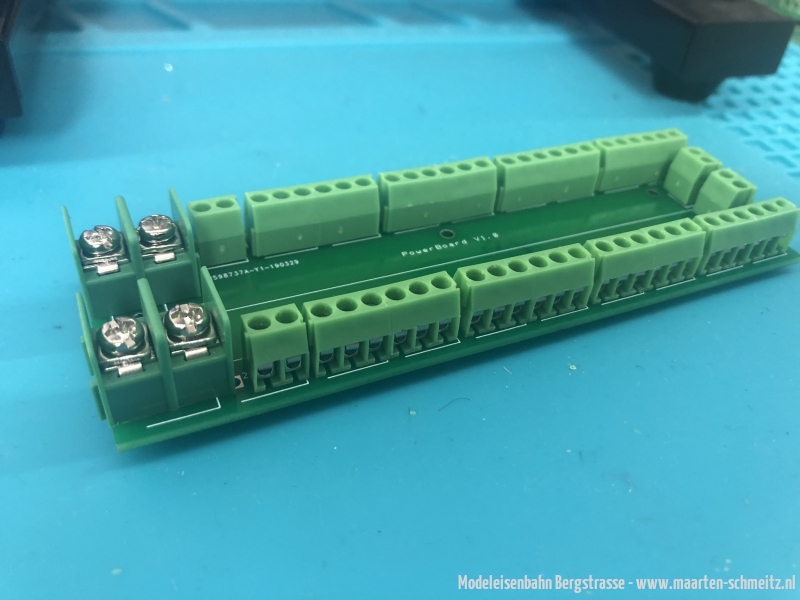

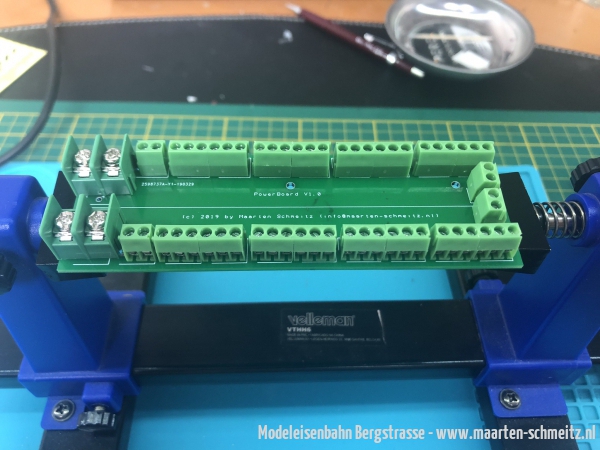

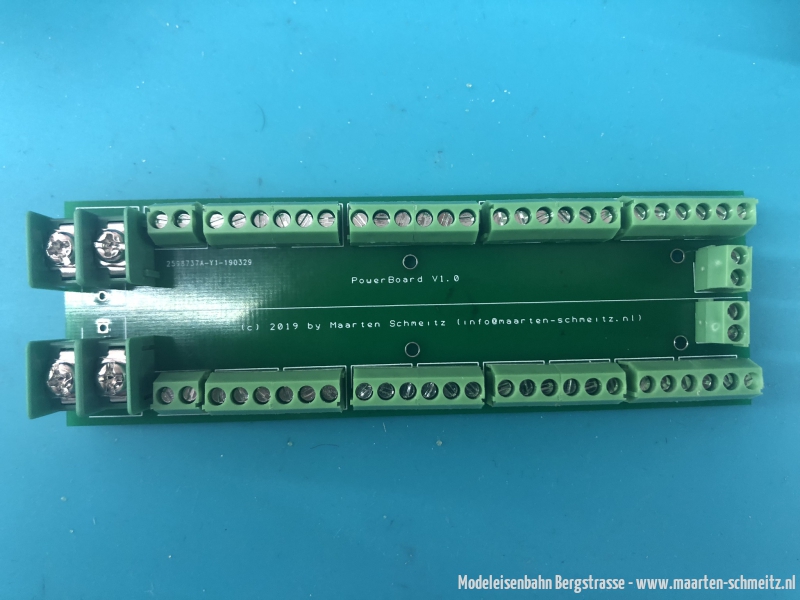

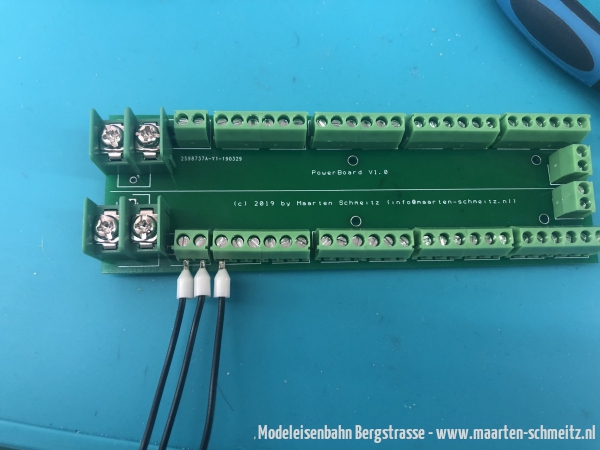

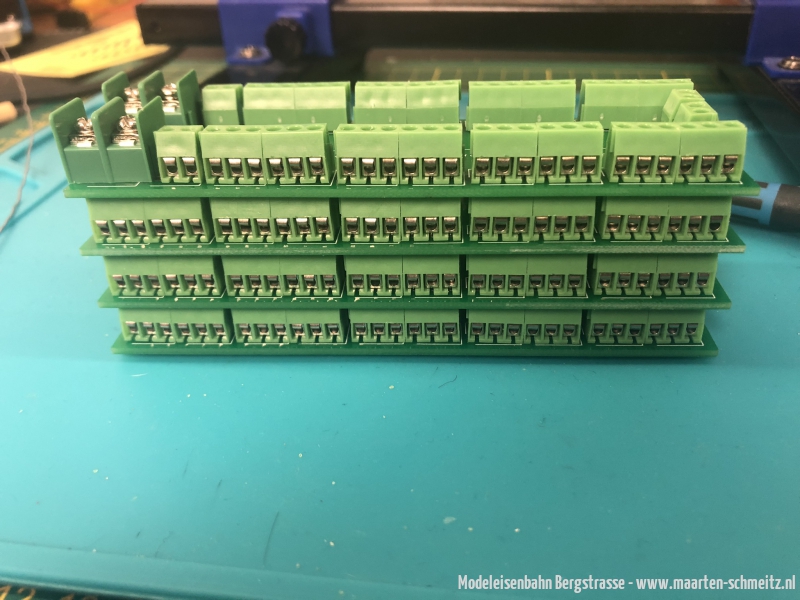

Ik heb 2 varianten gemaakt.

Al met al, niet echt spannend, maar wel handig :). (al zeg ik het zelf!)

Interesse?

Mocht je interesse hebben, ik heb nog bordjes over. en tegen kostprijs (en verzendkosten) mogen deze van eigenaar wisselen! (en mochten ze op zijn, dan bestel ik wel gewoon weer nieuwe hoor!)
